剧院建筑声学设计规范

演艺建筑包括各类电影院、剧院、剧场、视听室、展览室、演播室、录音室及其他多用途厅堂建筑。

演艺建筑的声学设计涉及结构，体形设计，音质设计与隔声等。对于自然声演出的演艺建筑，声学设计主要以建筑声学为主，如自然声演出的音乐厅。

80年代以来，若干新设计的音乐厅对声学环境的要求越来越考究。即便是专业的音乐厅，也希望能唯美惟俏地上演不同风格和类型的音乐作品。

这些即使是用高保真度，高档次的扩声系统也无法实现的。而通过建筑声学设计却能将其变成现实。

这样的例子比比皆是，如美国波士顿音乐厅（1900)，悉尼歌剧院音乐厅（1973），英国伯明翰交响乐厅（1991）等。

很多人都误认为对于一些以扩声演出的演艺建筑（如现代大多的剧场都采用了扩声演出的方式），只要有高保真度的扩声系统就可以满足剧场的演出要求。

其实，扩声系统效果的好坏是离不开建声的。没有好的建声设计为前提，再好的扩声系统也不能发挥其用武之地。

因为扩声系统并不能消除声染色，声聚焦，多重回声，颤动回声等多种音质缺陷。

对于演艺建筑来说，在建筑设计初期就应该引进声学设计的理念。并由始至终地贯穿于建筑设计和装饰设计的全过程。这样才能建造出高质量的演艺建筑。

一、剧院建筑声学设计概况

现代剧院的功能是综表演戏剧、话剧、歌剧、歌舞、曲艺、音乐等于一体的。

同时满足剧院的多功能用途，建筑声学设计要求尤为重要。

剧院建筑声学设计涉及结构、体形设计、音质设计与隔声等。

对于自然声演出的演艺建筑、建筑声学设计为主。从建筑方案设计开始阶段就应同时考虑声学设计。

声学设计者应参与土建和装修设计全过程。在工程设计各阶段应与有关设计专业同步进行，密切配合。

注：以扩声为主的不受此限制

容积计算以大幕线为界。舞台设有乐罩，容积计算时应包括该部分在内。

伸出式和岛式舞台不受此限制。

根据《剧院建筑声学设计规范》JGJ 57-2000，剧场可分为特、甲、乙、丙四个等级。

观众厅每座容积宜符合下列规定：

话剧、戏剧剧场不宜超过1200座。歌舞剧场不宜超过1800座。

二、剧院建筑声学设计相关标准和规定

（1）《剧场、电影院和多用途厅堂建筑声学设计规范》GB/T 50356-2005

（2）《剧院建筑声学设计规范》JGJ 57-2000

（3）《声环境质量标准》（GB 3096-2008）

（4）《厅堂扩声系统设计规范》（GB 50371-2006）

（5）《厅堂混响时间测量规范》GBJ76-84

（6）《建筑隔声与吸声构造》（国家建筑标准设计图集08J931）

（7）《民用建筑工程室内环境污染控制规范》(GB50325-2001)

（8）《建筑设计防火规范》GBJ16-1987（2001年版）

（9）《建筑内部装修设计防火规范》（GB50222-95）

三、剧院建筑声学设计之音质设计

（1）混响时间

规范要求：《剧场、电影院和多用途厅堂建筑声学设计规范》GB/T 50356-2005

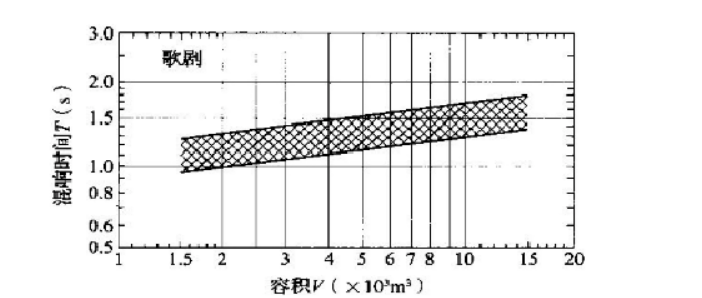

图1  歌剧、舞剧剧场对不同容积V的观众厅，在频率500~1000Hz时满场的合适混响时间T的范围

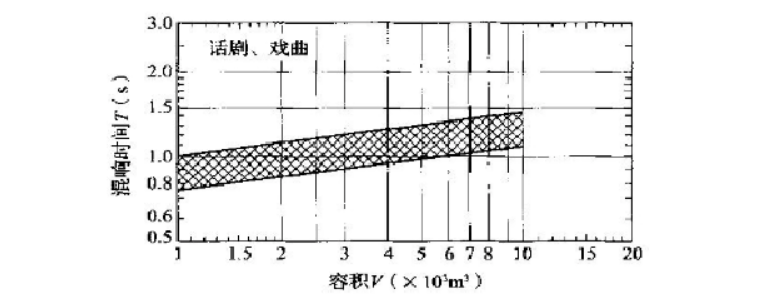

图2  话剧、戏曲剧场对不同容积V的观众厅，在频率500~1000Hz时满场的合适混响时间T的范围

剧场观众厅各频率相对于500-1000Hz的比值

混响时间频率特性比值

期声场强度、清晰度和丰满度。在演出时观众厅内任何位置上不得出现回声、多重回声、颤动回声、声聚焦和共振可识别的声缺陷，并不得出现因剧场内设备噪声和外界环境噪声而引起的干扰。

（2）解决方案

1、伸出式舞台的舞台空间与观众厅合为同一混响空间，按同一空间进行混响设计。

2、舞台声学反射罩内的空间属于观众厅空间的一部分，具有舞台反射罩的观众厅的混响应另为设计。

3、舞台几乐池应作声学设计。

4、顶棚

靠近舞台的部分吊顶采用双层12厚埃特板，或其他同等声学反射材料。安装面积为  m2,吊顶造型为渐进式波浪型。吊顶的具体规格形状见CAD图纸。剩下部分吊顶采用穿孔吸声材料+玻璃棉。

5、墙面

靠近舞台口的两侧墙面安装 MLS扩散体，为了避免回声等声学缺陷，在后墙全部布置条形穿孔吸声结构。由于需要控制整个观众厅的混响时间，需要一定量的声学材料，后墙面积不足，因此在侧墙后部安装穿孔吸声结构。

《剧院建筑声学设计规范》JGJ57-2000

观众厅每座容积

观众厅混响时间设置

6、 舞台

舞台地面采用双层木地板地面。舞台与观众厅通过舞台口连接，形成耦合空间，为了避免耦合空间对观众厅的不利影响，以及满足演员的听闻要求，舞台的混响时间与观众厅的混响时间相近。因此，面对观众的墙体安装布艺吸声板，舞台两侧墙面安装木质槽孔吸声板，

7、地面

地面采用具有反射作用的木地板。

8、座椅

为了减少观众对室内音质的影响，座椅的吸声量满足如下：

 座椅吸声性能表

座椅的面层为织布等具有良好的透声性能，靠背的上部和两侧为不穿孔的反射面材，座椅下部面层为穿孔材料。

9、其他功能室

耳光室安装全频吸声材料，放映室、包厢等根据设计标准布置吸声、反射、扩散等声学材料。

四、剧院建筑声学设计之隔声

解决方案

1、 观众厅的墙面和屋顶应作隔声减振处理。

2、观众厅宜利用休息厅（廊）、前厅等作为隔音的措施之一。观众厅的入口宜设置声闸室、隔声门。

3、声控室观察窗关闭时的中频（500～1000Hz）隔声量≥25 dB。

4、通向室外的门应采用隔声门。

5、同声传译室围护结构的中频（500～1000Hz）隔声量≥45dB。声控室和同声传译室的混响时间宜为0.3～0.5s，空调系统产生的噪声不宜超过NR-25。

6、舞台大幕开关时的噪声，在观众席第一排中部不超过NR-40.升降乐池和其他机械设备运行噪声，在观众席第一排中部不应大于NR-45.

7、空调机房、风机房、冷却塔、冷冻机房和锅炉房等设备用房宜远离观众厅及舞台。当与主体建筑相连时。应采取良好的降噪隔振措施。

8、通风或空气调节系统，应采取消声减噪措施，通过风口传入观众席和舞台面的噪声应比室内允许噪声标准低5 dB。

9、通风、空气调节及制冷机房与观众厅和舞台邻近时，应采取隔声措施，其隔声能力应使传递到观众厅和舞台的噪声比允许噪声标准低5 dB。对动力设备应采取减振措施。

五、剧院建筑声学设计之材料要求

（1）观众厅（包括乐池）的天棚、墙面、地面装修材料不应低于A1级，当采用B1级装修材料时应设置相应的消防设施。

（2）顶棚、墙面装饰采用的龙骨材料均应为A级材料。
